BOCKNING

För bockning av kopparrör bör man använda specialverktyg, oberoende av rörets hårdhetstillstånd. Medsådant kan hårddraget kopparrör, <=18 mm, kallbockas. Vid större dimension bör rören glödgas före bockningen. Används bockningsfjäder bör hårddragna rör alltid värmebehandlas. Värmningen bör ske jämtoch med mjuk låga över böjens längd (se tabell), ökad med önskad extra arbetsmån.

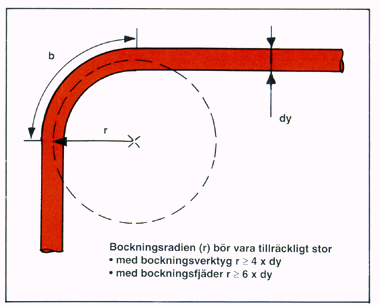

    När bockningsvertyg används bör bockningsgradien vara minst 4x rörets ytterdiameter (dy), vid användningav bockningsfjäder minst 6x ytterdiametern. För liten bockningsradie kan leda till att röret brister eller plattas till.
    Glödgade eller mjukvärmda rör kan bockas med snävare radie, men en snäv böj (r < 3 x dy) är ogynnsam från strömningssynpunkt.


Glödgade rör kan, om man är varsam, bockas för hand. Bockningsradien bör då vara minst 8 x rörets ytterdiameter för att undvika att röret plattas till.

Lämpliga bockningsgradier och böjlängder (för 90' -böjar) vid olika rördimensioner och bockningsförfarandenframgår av nedanstående tabell.

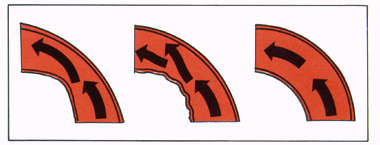

     Illa utförda böjar, där rörtvärsnittet ändras (tillplattats) eller böjens innersidaveckats (s k veckbock) ger lätt turbulent strömning i böjen och till föjd därav erosionkorrosionsskador.


I olämplligt utförda rörböjar blir vattenströmningen turbulent med risk för erosionkorrosion som följd.

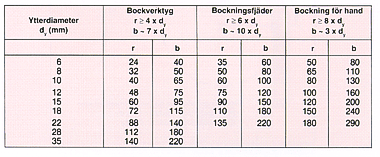

Lämpliga bockningsradier och motsvarande böjlängder för kopparrör.

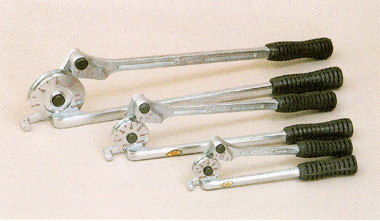

Bockningsvertyg

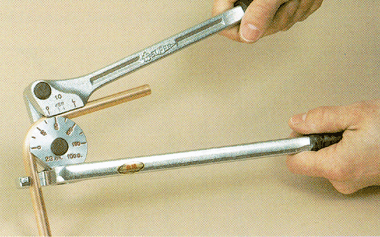

Rörbockning med handbockare

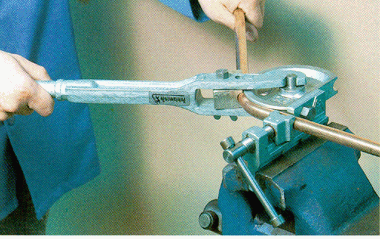

Rörbockning i arbetsbänk



12/99
