Som värmekälla fungerar golvvärmesystemet bara på fria golvytor.Golvbeläggning, längd, nominell dimension, installationsdjup och distansmellan rören i systemet har avgörande betydelse för värmeavgivningen. Redani konstruktionsskedet bör man överväga golvbeläggning och installationsdjupför rören.

Rumsavsnitt	Största godtagbara yttemperatur °C
vistelsezon	+ 29
gränszon	+ 35
våtutrymmen	rumstemperatur + 9

Cirkulationsvattentemperatur	+ 30 - 50°C
Temperaturdifferens för cirkulationsvattnet	5 - 10°C
Strömningshastighet för cirkulationsvattnet	lägre än 1.0 m/s
Distans mellan rören	0.1 - 0.3 m
Max. längd av enskild cirkulationskrets	70 - 100 m
Värmeavgivning för golvet	40 - 100 W/m2

Cirkulationsvattentemperatur	+ 55°C
Temperaturdifferens för cirkulationsvattnet	5°C
Strömningshastighet för cirkulationsvattnet	0.5 m/s (max 1.0 m/s)
Distans mellan rören	0.1 - 0.3 m
Max. längd av enskild cirkulationskrets	20 - 30 m
Värmeavgivning för golvet	90 - 120 W/m2

Dimensioneringen av golvvärme inleds med en beräkning av det rumsrelateradevärmeeffektbehovet för en byggnad. Eftersom golvvärme är effektiv enbart påfria golvytor, beräknas ett rums effektbehov i förhållande till frigolvyta, vilket ger det genomsnittliga effektbehovet på m golv.
    Vid beräkningen av det rumsrelaterade värmeeffektbehovet behöver intehänsyn tas till de från rumsluften mot marken riktade värmeförlusterna,eftersom golvet fungerar som värmeavgivare.
    Den mot marken riktade värmeverkan beror av tjockleken hosisoleringsskiktet; 10% av golvvärmens totaleffekt är ett typiskt värde fören konstruktion med markförlagd bottenplatta.
    Den mot marken riktade värmeverkan bör beaktas vid beräkning avvattenströmmen i värmekretsen.

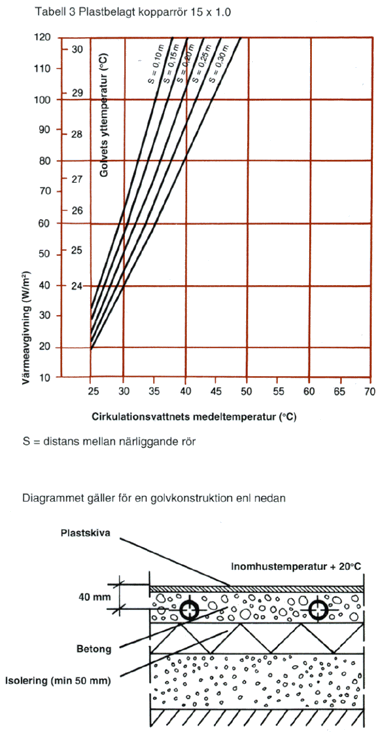

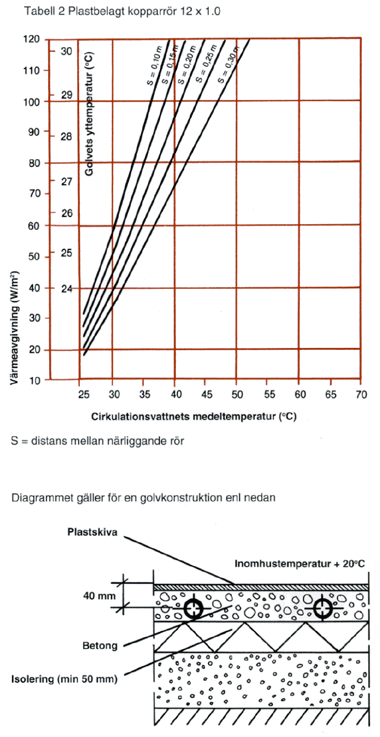

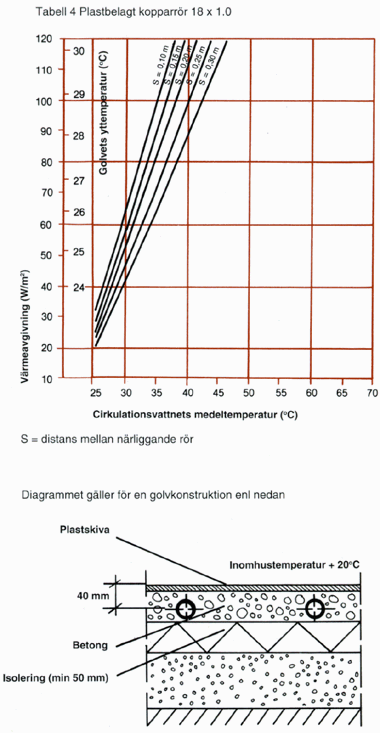

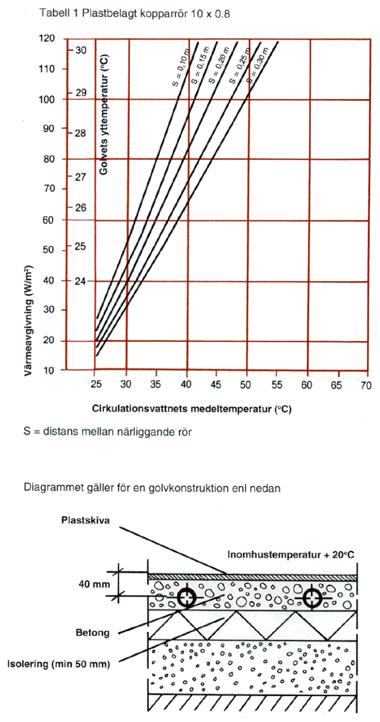

• Med ledning av tabellerna 1, 2, 3 och 4 bestäms erforderlig distansmellan golvvärmerören med kännedom om cirkulationsvattnets medeltemperatur(°C) och erforderligt effektbehov Q (W/m2)
• Effektvärdena i tabellerna grundar sig på en golvkonstruktion, där ettmarkförlagt, undertill värmeisolerat betonggolv är belagt med en plastskivaoch där inneluftens temperatur är + 20°C.

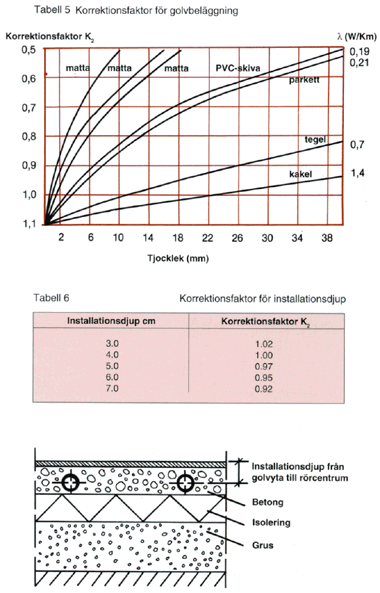

• Om golvbeläggningen och installationsdjupet för rören avviker från vadsom antagits, fås i tabellerna 5 och 6 korrektionsfaktorerna K1 och K2, medvilka den i diagrammen avlästa värmeavgivningen (Q) multipliceras.
• Härefter kontrolleras och justeras vid behov distansen mellangolvvärmerören eller rördiametern till att motsvara den reella, justeradevärmeavgivningen (Q2 = Q x K1 x K2).

Som framgår av tabellerna 5 och 6 beror den från rörläggningsnivån uppåtriktade värmeverkan av golvkonstruktionen. Tjockleken av betongskiktetovanför rören är av långt mindre betydelse än golvytmaterialet.

• Avslutningsvis kontrolleras att den valda rördiametern är tillräcklig fördet erforderliga flödet.
